چگونه می توان یک تراشه SMT را برای یک محصول جدید برنامه ریزی کرد؟

سلام! به عنوان تأمین کنندهSMT Chip Mountاخیراً سؤالات زیادی در مورد نحوه برنامه ریزی یک تراشه SMT برای یک محصول جدید دریافت کرده ام. بنابراین ، من فکر کردم که من این پست وبلاگ را جمع کرده ام تا نکات و بینش هایی را بر اساس تجربه من در صنعت به اشتراک بگذارم.

درک اصول

قبل از شیرجه زدن به فرآیند برنامه نویسی ، مهم است که درک کاملی از آنچه یک تراشه SMT انجام می دهد ، داشته باشید. به زبان ساده ، الفدستگاه نصب سطحیدستگاهی است که در فرآیند تولید الکترونیک برای قرار دادن اجزای نصب سطح بر روی یک برد مدار چاپی (PCB) استفاده می شود. این مؤلفه ها می توانند شامل مقاومت ، خازن ، مدارهای مجتمع و موارد دیگر باشند.

برنامه نویسی یک تراشه SMT شامل ایجاد مجموعه ای از دستورالعمل ها است که به دستگاه می گوید که هر مؤلفه را روی PCB قرار دهد. این فرایند نیاز به ترکیبی از دانش فنی ، توجه به جزئیات و درک خوب از نیازهای محصول دارد.

مرحله 1: اطلاعات لازم را جمع آوری کنید

اولین قدم در برنامه نویسی یک تراشه SMT برای یک محصول جدید ، جمع آوری تمام اطلاعات لازم است. این شامل پرونده های طراحی PCB ، صورتحساب مواد (BOM) و هرگونه الزام یا مشخصات خاص برای محصول است.

• پرونده های طراحی PCB:این پرونده ها حاوی چیدمان PCB هستند ، از جمله مکان لنت های مؤلفه ، VIAS و سایر ویژگی ها. اطمینان حاصل کنید که آخرین نسخه از پرونده های طراحی را دارید و آنها در فرمی هستند که نرم افزار SMT Chip Mounter می تواند آن را بخواند.
• صورتحساب مواد (BOM):BOM لیستی از کلیه مؤلفه هایی است که در محصول مورد استفاده قرار می گیرد ، به همراه تعداد قسمت ها ، کمیت ها و سایر اطلاعات مربوطه. این اطلاعات برای اطمینان از قرار دادن اجزای صحیح در مکان های صحیح روی PCB بسیار مهم است.
• الزامات محصول:بسته به محصول ، ممکن است الزامات یا مشخصات خاصی وجود داشته باشد که باید برآورده شوند. به عنوان مثال ، ممکن است برخی از مؤلفه ها در یک زاویه یا جهت گیری خاص قرار بگیرند ، یا ممکن است محدودیت هایی در فاصله بین قطعات وجود داشته باشد. قبل از شروع برنامه نویسی ، اطمینان حاصل کنید که درک روشنی از این الزامات دارید.

مرحله 2: کتابخانه کامپوننت را آماده کنید

پس از جمع آوری تمام اطلاعات لازم ، مرحله بعدی تهیه کتابخانه کامپوننت است. کتابخانه کامپوننت یک پایگاه داده از کلیه مؤلفه هایی است که در محصول مورد استفاده قرار می گیرد ، به همراه ابعاد فیزیکی ، انواع بسته ها و سایر اطلاعات مربوطه.

• مؤلفه های جدید ایجاد کنید:اگر مؤلفه هایی وجود دارد که در حال حاضر در کتابخانه کامپوننت وجود ندارد ، باید ورودی های جدیدی را برای آنها ایجاد کنید. این شامل ورود به ابعاد فیزیکی مؤلفه ، نوع بسته و سایر اطلاعات مربوطه به نرم افزار است.
• اطلاعات مؤلفه را تأیید کنید:قبل از شروع استفاده از کتابخانه کامپوننت ، مهم است که تأیید کنید که تمام اطلاعات دقیق است. این شامل بررسی ابعاد فیزیکی مؤلفه ، نوع بسته و سایر اطلاعات مربوطه در برابر برگه داده سازنده است.
• سازماندهی کتابخانه مؤلفه:برای آسان تر کردن مؤلفه های مورد نیاز خود ، ایده خوبی است که کتابخانه کامپوننت را در دسته ها یا گروه ها سازماندهی کنید. به عنوان مثال ، شما می توانید برای مقاومت ها ، خازن ها ، مدارهای یکپارچه و غیره دسته های جداگانه ای ایجاد کنید.

مرحله 3: پرونده های طراحی PCB را وارد کنید

پس از تهیه کتابخانه کامپوننت ، مرحله بعدی وارد کردن پرونده های طراحی PCB به نرم افزار SMT Chip Mounter است. با این کار به نرم افزار امکان می دهد یک برنامه قرارگیری را بر اساس طرح PCB تولید کند.

• قالب پرونده صحیح را انتخاب کنید:حتماً هنگام وارد کردن پرونده های طراحی PCB ، فرمت فایل صحیح را انتخاب کنید. بیشتر نرم افزارهای SMT Chip Mounter از انواع پرونده های مختلف از جمله پرونده های Gerber ، Files ODB ++ و پرونده های IPC-2581 پشتیبانی می کنند.
• داده های وارداتی را تأیید کنید:پس از وارد کردن پرونده های طراحی PCB ، مهم است که تأیید کنید که تمام داده ها به درستی وارد شده اند. این شامل بررسی لنت های مؤلفه ، VIA و سایر ویژگی ها در برابر پرونده های طراحی اصلی است.
• سیستم مختصات را تنظیم کنید:در صورت لزوم ، ممکن است شما نیاز به تنظیم سیستم مختصات داده های وارداتی داشته باشید تا با سیستم مختصات تراشه SMT مطابقت داشته باشد. این امر اطمینان حاصل می کند که اجزای موجود در مکان های صحیح روی PCB قرار می گیرند.

مرحله 4: برنامه قرارگیری را تولید کنید

پس از وارد کردن پرونده های طراحی PCB ، مرحله بعدی تولید برنامه قرارگیری است. این شامل استفاده از نرم افزار SMT Chip Mounter برای ایجاد مجموعه ای از دستورالعمل ها است که به دستگاه می گوید هر مؤلفه را روی PCB قرار دهید.

• مؤلفه ها را انتخاب کنید:با استفاده از کتابخانه کامپوننت ، مؤلفه هایی را که در محصول استفاده می شود ، انتخاب کنید. اطمینان حاصل کنید که اجزای صحیح را انتخاب کرده و در جهت صحیح قرار دارند.
• مکان های قرارگیری را تعریف کنید:بر اساس طرح PCB ، مکان های قرارگیری را برای هر مؤلفه تعریف کنید. این شامل مشخص کردن مختصات x و y از لنت های مؤلفه و همچنین زاویه چرخش در صورت لزوم است.
• برنامه قرارگیری را بهینه کنید:برای بهبود کارآیی روند قرارگیری ، ایده خوبی برای بهینه سازی برنامه قرارگیری است. این می تواند شامل تنظیم مجدد ترتیب اجزای ، گروه بندی آنها بر اساس نوع یا مکان یا استفاده از سایر تکنیک های بهینه سازی باشد.

مرحله 5: برنامه قرارگیری را تأیید و آزمایش کنید

پس از ایجاد برنامه قرارگیری ، مرحله بعدی تأیید و آزمایش آن است. این شامل بررسی برنامه برای خطاها و انجام هرگونه تنظیم لازم قبل از اجرای آن بر روی تراشه SMT است.

• خطاها را بررسی کنید:برای بررسی برنامه قرار دادن برای خطاها از نرم افزار SMT Chip Mounter استفاده کنید. این می تواند شامل بررسی اجزای گمشده ، مکان های نادرست قرار دادن یا سایر موارد باشد.
• فرآیند قرارگیری را شبیه سازی کنید:قبل از اجرای برنامه قرارگیری در SMT Chip Mounter ، ایده خوبی است که با استفاده از نرم افزار فرآیند قرار دادن را شبیه سازی کنید. این به شما امکان می دهد تا ببینید که چگونه مؤلفه ها روی PCB قرار می گیرند و هرگونه مسائل احتمالی را شناسایی می کنند.
• برنامه قرارگیری را آزمایش کنید:هنگامی که برنامه قرارگیری را تأیید و شبیه سازی کردید ، وقت آن است که آن را روی تراشه SMT آزمایش کنید. با اجرای یک دسته آزمایشی کوچک از PCB شروع کنید تا مطمئن شوید همه چیز به درستی کار می کند. اگر مشکلی وجود دارد ، تنظیمات لازم را در برنامه قرارگیری انجام داده و دوباره آن را آزمایش کنید.

مرحله ششم: برنامه قرارگیری را تنظیم کنید

پس از آزمایش برنامه قرارگیری ، ممکن است لازم باشد آن را به خوبی تنظیم کنید تا دقت و کارآیی روند قرارگیری را بهبود بخشید. این می تواند شامل تنظیمات در مکان های قرار دادن مؤلفه ، سرعت قرار دادن یا سایر پارامترها باشد.

• مکان های قرار دادن مؤلفه را تنظیم کنید:اگر متوجه شدید که برخی از مؤلفه ها در مکان های صحیح قرار نمی گیرند ، ممکن است نیاز به تنظیم مکان های قرارگیری در برنامه قرارگیری داشته باشید. این می تواند شامل تنظیمات کوچک در مختصات X و Y یا زاویه چرخش باشد.
• سرعت قرارگیری را بهینه کنید:برای بهبود کارآیی فرآیند قرارگیری ، ممکن است نیاز به بهینه سازی سرعت قرارگیری داشته باشید. این می تواند شامل تنظیم سرعتی باشد که در آن تراشه SMT بین قطعات یا سرعتی که اجزای آن را روی PCB قرار می دهد حرکت می کند.
• روند قرارگیری را کنترل کنید:همانطور که برنامه قرارگیری را تنظیم می کنید ، نظارت بر روند قرارگیری از نزدیک مهم است تا مطمئن شوید که همه چیز به درستی کار می کند. این می تواند شامل استفاده از دوربین یا دستگاه نظارت دیگر برای مشاهده روند قرارگیری در زمان واقعی باشد.

مرحله 7: برنامه قرارگیری را مستند کنید

هنگامی که برنامه قرارگیری را تنظیم کرده اید و از نتایج راضی هستید ، مستند سازی آن مهم است. این شامل ایجاد یک سابقه دقیق از برنامه قرارگیری ، از جمله مکان های قرار دادن مؤلفه ، سرعت قرارگیری و سایر اطلاعات مربوطه است.

• برنامه قرارگیری را ذخیره کنید:اطمینان حاصل کنید که برنامه قرارگیری را در یک مکان امن ذخیره کرده اید و در صورت اشتباه بودن ، نسخه پشتیبان تهیه کرده اید.
• روند قرارگیری را مستند کنید:سابقه مفصلی از فرآیند قرارگیری ، از جمله هرگونه تنظیم یا تغییراتی که در برنامه قرارگیری ایجاد شده است ، ایجاد کنید. این به شما کمک می کند تا هرگونه مسئله ای را که ممکن است در آینده ایجاد شود ، عیب یابی کنید.
• برنامه قرارگیری را به اشتراک بگذارید:اگر با تیمی از مهندسین یا تکنسین ها کار می کنید ، حتماً برنامه قرارگیری را با آنها به اشتراک بگذارید و آموزش و پشتیبانی لازم را برای استفاده از آن در اختیار آنها قرار دهید.

پایان

برنامه نویسی یک تراشه SMT برای یک محصول جدید می تواند یک فرآیند پیچیده و چالش برانگیز باشد ، اما با پیروی از این مراحل و استفاده از ابزارها و تکنیک های مناسب ، می توانید اطمینان حاصل کنید که روند قرار دادن دقیق ، کارآمد و قابل اعتماد است.

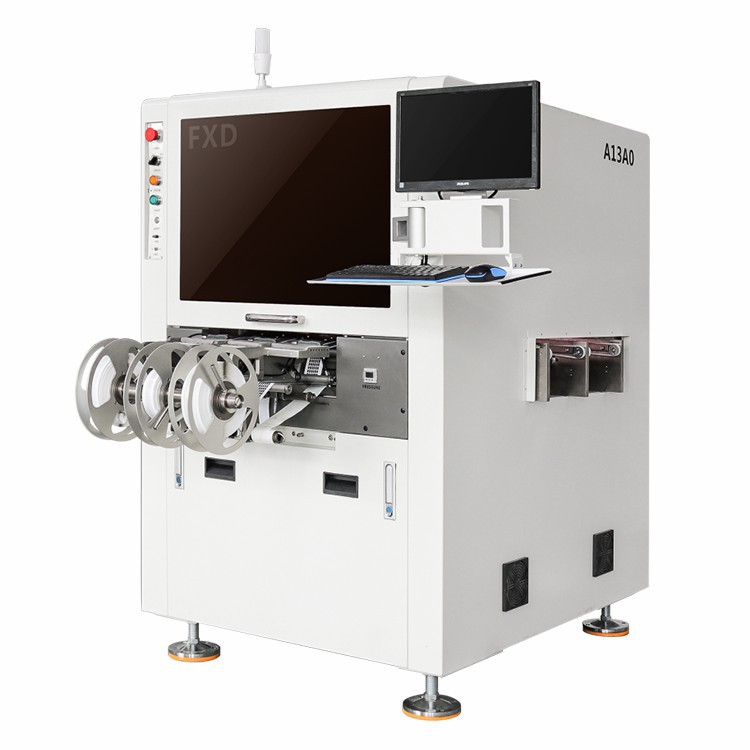

اگر سوالی دارید یا برای برنامه نویسی یک تراشه SMT برای محصول جدید خود نیاز به کمک بیشتری دارید ، لطفاً با ما تماس بگیرید. ما تأمین کننده پیشرو هستیمدستگاه قرار دادن لوازم جانبی تلفن همراهو سایر تجهیزات SMT ، و ما تخصص و تجربه ای برای کمک به شما در انجام درست کار داریم.

منابع

• اسمیت ، جی. (2020). کتابچه راهنمای فناوری Surface Mount. مک گرا-هیل.
• جونز ، ا. (2019). برنامه نویسی و بهره برداری از دستگاه های سطح سطح. ویلی
• براون ، R. (2018). مونتاژ و بسته بندی الکترونیکی. Elsevier
